Детали стальных трубопроводов
ОПОРЫ ПОДВИЖНЫЕ
Типы и основные размеры
Steel piping details. Pipe movable supports
Types and main dimensions
ОКП 52 6395
ГОСТ
14911-82
Взамен
ГОСТ 14911-69
Постановлением Государственного комитета СССР по делам строительства от 31 декабря 1981 г. № 277 срок введения установлен с 01.01.83
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром dh от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до плюс 450°С и давлением Рy до 10 МПа.
Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.
2. Основные размеры, подвижных опор стальных трубопроводов должны соответствовать указанным на чертеже 1-4 и в таблице 1-4.
Круглые отверстия в корпусе (1) опор типов П2, ПЗ, Х2, ХЗ и в ребре (2) опор типов П1, X1 следует выполнять по требованию потребителя.
3. По требованию потребителя допускается не выполнять отверстия в корпусе (1) опор типов ПЗ и ХЗ, расположенные от вертикальной оси опоры на расстоянии 1/4 l.
(Измененная редакция, Изм. № 1). Классификация, технические требования, правила приемки, методы испытания, маркировка, упаковка, транспортирование, хранение опор по гарантии изготовителя-по ГОСТ 22130-76.

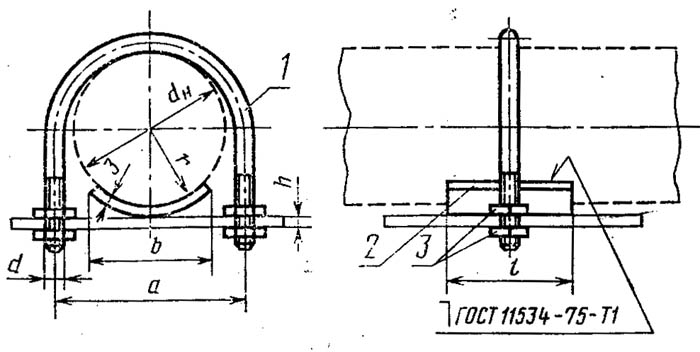

Опоры ОПП 1 и ОПХ 1 Опора ОПП 1
Опора ОПХ1

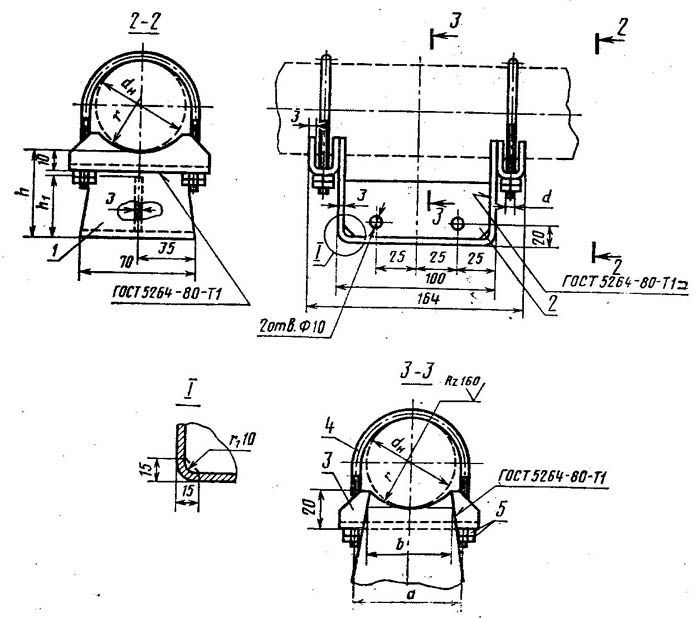

1—корпус: 2—ребро; 3—проушина: 4—хомут; 5—гайка
по ГОСТ 5915-70.
Чертеж 1
Размеры опор ОПП 1 и ОПХ 1 мм
dh
r
h
h1
h2
a
b
d
18; 21,3
11
70 и 100
30/60
77/107
34
40
М8
25; 26,8
14
38
32; 33,5
17
84/114
44
60
М10
38; 42,3
22
54
45; 48
25
62
Таблица 1
П р и м е ч а н и я:
1. Размеры h1, и h2 даны для двух значений h: в числителе для h=70 мм и в знаменателе для h= 100 мм.
2. Габаритная высота h2 на чертеже не указана и контролю не подлежит.

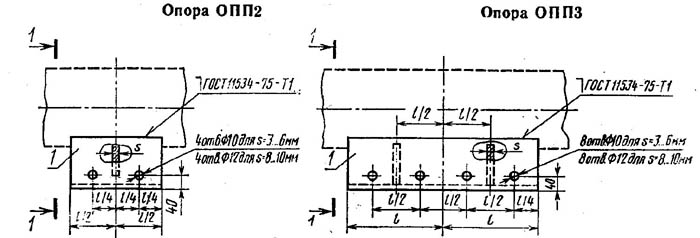

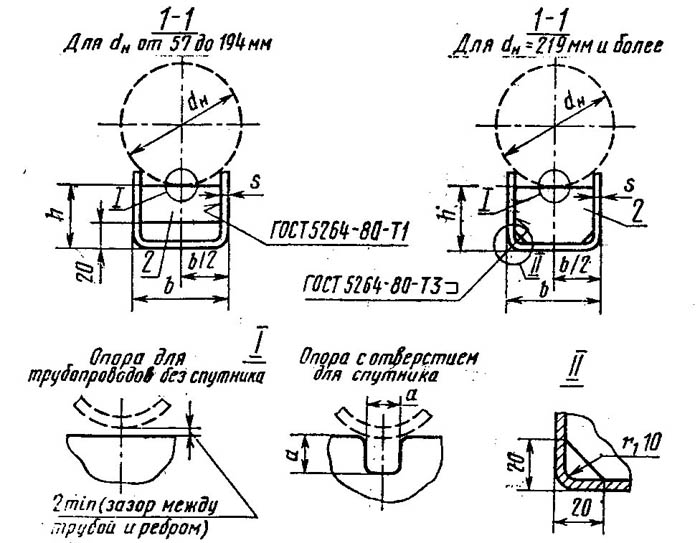

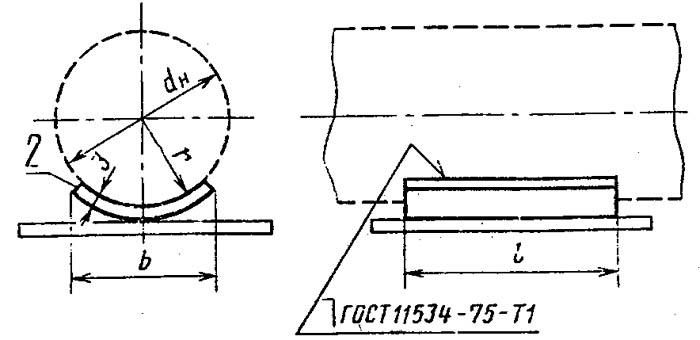

Опоры ОПП 2 и ОПП З
1—корпус; 2—ребро.
Чертеж 2
Размеры опор ОПП 2 и ОПП З высотой h=100 и 150 мм
dh
b
l
s
а
57; 60; 75,5; 76
55
170,
3
34
88,5; 89
108, 114, 127, 133, 140
100
45
159, 165
4
194, 219, 273
190
325, 377, 426
280
220
6
60
530, 480
400
70
630, 720, 820, 920
8
1020
10
1220, 1420, 1620
520
Таблица 2
Опоры ОПХ 2 и ОПХ З высотой h-100 и 150 мм

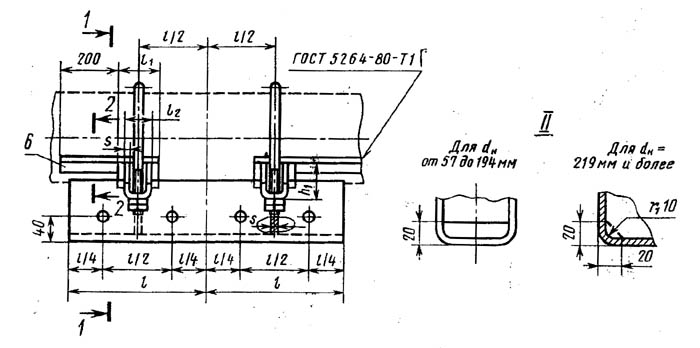

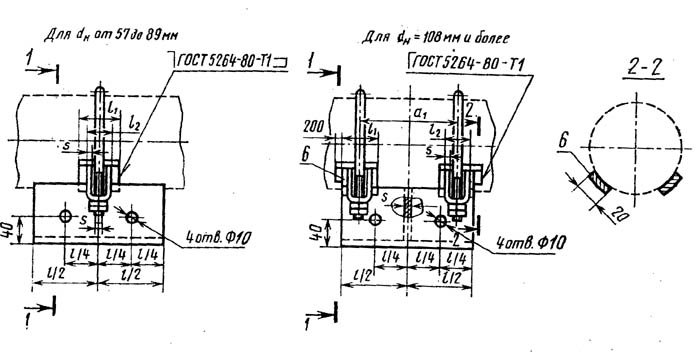

Опора ОПХ 2
Опора ОПХ 3

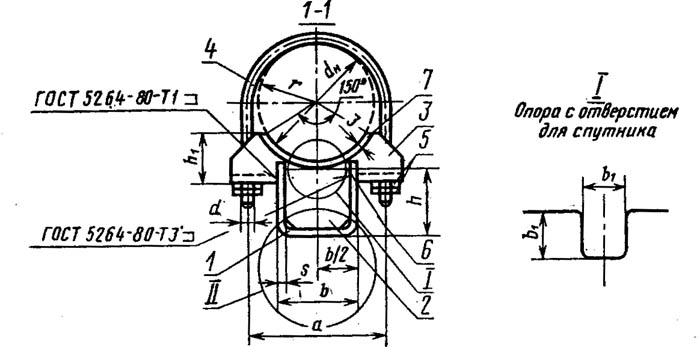

1—корпус; 2—ребро; 3—проушина; 4—хомут; 5—гайка по ГОСТ 5915—70; 6—упор для dh = 377 мм и более; 7—подушка.
Чертеж 3
П р и м е ч а н и е. Угол 150° подушки (7) следует принимать для опор трубопроводов с наружным диаметром (dh) 308 и 194 мм и 120° - для опор трубопроводов с другими наружными диаметрами.
Размеры опор ОПХ 2 и ОПХ З высотой h= 100 и 150 мм мм
dh
h1
а
а1
b
b1
l
l1
l2
s
d
57; 60
35
86
-
55
34
170
50
30
3
М10
75,5: 76
90
М12
88,5; 89
106
108; 114
45
136
120
100
45
38
133
150
М16
159
180
4
194
50
230
100
190
70
56
219
242
М20
273
70
298
М24
325
90
350
150
280
60
220
6
377
402
426
110
456
480
508
380
70
530
120
558
400
630
145
658
140
440
80
8
Таблица 3

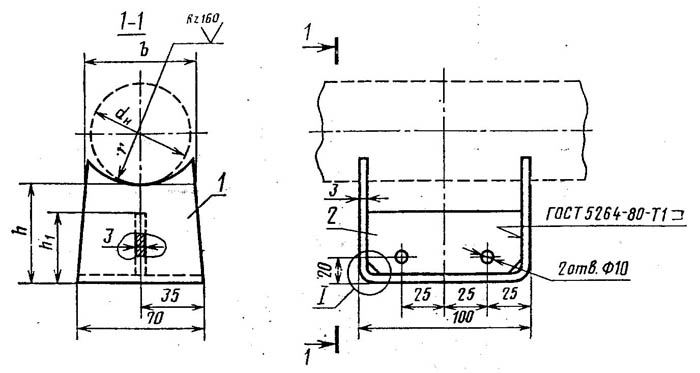

Опоры ОПБ 1 и ОДБ 2 Опора ОПБ 1
Опора ОДБ 2
1—хомут; 2—подушка; 3—гайка по ГОСТ 5915—70.
Чертеж 4
Размеры опор ОПБ1 и ОПБ2
dh
r
a
b
l
h1, не более
d
18; 21,3
11
34
20
50
8
М8
23; 26,8
14
38
32; 33,5
17
44
М10
38; 42,3
21
54
44.5; 45,48
24
62
57; 60
29
70
50
75,5; 76
38
90
М12
88,5; 89
45
106
100
108
54
122
12
114
57
136
133
67
150
100
150
М16
159
80
180
194
97
230
200
219
ПО
242
16
М20
273
137
298
200
325
163
350
377
189
402
426
213
456
300
200
16
М24
480
240
508
350
530
265
558
Таблица 4
4. Марка опоры должна состоять из условного наименования (ОП), типа опоры, высоты опоры (h), наружного диаметра трубопровода (dh), указания о наличии всех круглых отверстий в корпусе и ребрах (о) или части круглых отверстий в корпусе (оч), указания о наличии спутника (с) и обозначения настоящего стандарта.
Пример условного обозначения марки опоры типа ПЗ, высотой h=100 мм, для стального трубопровода с наружным диаметром dh=194 мм, со всеми круглыми отверстиями в корпусе, со спутником:
ОППЗ — 100.194 ос ГОСТ 14911—82
То же, с частью круглых отверстий в корпусе:
ОППЗ—100.194 очс ГОСТ 14911—82
То же, без отверстий в корпусе, без спутника:
ОППЗ—100.194 ГОСТ 14911—82
То же, типа Б1, для стального трубопровода с наружным диаметром dh= 194 мм:
ОПБ1—194 ГОСТ 14911—82
(Измененная редакция, Изм. № 1). 5. Марки опор, масса и расчетные максимальные вертикальные нагрузки на опоры указаны в справочном приложении
ПРИЛОЖЕНИЕ Справочное
Масса опор и расчетные максимальные вертикальные нагрузки на опоры
Марка опоры
Масса, кг. не более
Расчетная максимальная вертикальная нагрузка, Н (кгс), при температурах рабочей среды,°С
