 Днище торосферическое тип C

(495) 268-01-65

info@eccentrik.ru
время работы:
пнд - пт
с 8-00 до 20-00 часов

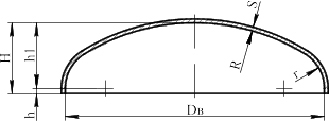

Днище торосферическое тип c
R=0.8Dв
r=0.154Dв
h=3.5S
h1=0.25Dв



размеры в мм
Dвн S R r h H Диаметр заготовки чистовой, мм Объем днища, м3 Масса, кг
1000 4 800 155 20 275 1250 0,147 39
5 20 275 1250 0,147 48,8
6 20 275 1250 0,147 58,5
8 25 280 1250 0,151 78,1
10 30 285 1250 0,155 97,6
12 40 295 1260 0,163 118,9
14 45 300 1270 0,167 141
16 55 310 1280 0,174 163,7
18 55 310 1290 0,174 187
20 60 315 1290 0,178 207,8
1100 4 880 170 20 300 1360 0,193 46,2
5 20 300 1360 0,193 57,7
6 20 300 1360 0,193 69,3
8 25 305 1360 0,198 92,4
10 30 310 1360 0,203 115,5
12 40 320 1370 0,212 140,6
14 45 325 1380 0,217 166,5
16 55 335 1390 0,227 193
18 55 335 1400 0,227 220,3
20 60 340 1400 0,231 244,8
1200 4 960 185 20 326 1480 0,249 54,7
5 20 326 1480 0,249 68,4
6 20 326 1480 0,249 82,1
8 25 331 1480 0,254 109,4
10 30 336 1480 0,26 136,8
12 40 346 1490 0,271 166,4
14 45 351 1500 0,277 196,7
16 55 361 1510 0,288 227,8
18 55 361 1520 0,288 259,7
20 60 366 1520 0,294 288,5
1300 4 1040 200 20 351 1600 0,314 63,9
5 20 351 1600 0,314 79,9
6 20 351 1600 0,314 95,9
8 25 356 1600 0,32 127,9
10 30 361 1600 0,327 159,8
12 40 371 1610 0,34 194,2
14 45 376 1620 0,347 229,4
16 55 386 1630 0,36 265,4
18 55 386 1640 0,36 302,3
20 60 391 1640 0,367 335,9
1400 4 1120 215 20 376 1710 0,389 73
5 20 376 1710 0,389 91,3
6 20 376 1710 0,389 109,6
8 25 381 1710 0,397 146,1
10 30 386 1710 0,404 182,6
12 40 396 1720 0,42 221,7
14 45 401 1730 0,428 261,6
16 55 411 1740 0,443 302,5
18 55 411 1750 0,443 344,2
20 60 416 1750 0,451 382,4
1500 4 1200 230 20 401 1830 0,476 83,6
5 20 401 1830 0,476 104,6
6 20 401 1830 0,476 125,5
8 25 406 1830 0,485 167,3
10 30 411 1830 0,493 209,1
12 40 421 1840 0,511 253,7
14 45 426 1850 0,52 299,2
16 55 436 1860 0,538 345,6
18 55 436 1870 0,538 393
20 60 441 1870 0,546 436,7
22 70 451 1870 0,564 480,4
24 75 456 1880 0,573 529,6
1600 4 1280 245 20 426 1940 0,574 93,9
5 20 426 1940 0,574 117,5
6 20 426 1940 0,574 141
8 25 431 1940 0,584 188
10 30 436 1940 0,594 234,9
12 40 446 1950 0,615 284,9
14 45 451 1960 0,625 335,8
16 55 461 1970 0,645 387,7
18 55 461 1980 0,645 440,6
20 60 466 1980 0,655 489,6
22 70 476 1990 0,675 543,9
24 75 481 1990 0,685 593,4
1700 4 1360 260 20 452 2060 0,686 106
5 20 452 2060 0,686 132,5
6 20 452 2060 0,686 159
8 25 457 2060 0,697 212
10 30 462 2060 0,708 264,9
12 40 472 2070 0,731 321,1
14 45 477 2080 0,742 378,2
16 55 487 2090 0,765 436,4
18 55 487 2100 0,765 495,6
20 60 492 2100 0,776 550,7
22 70 502 2100 0,799 605,8
24 75 507 2110 0,811 667,2
1800 5 1440 275 20 477 2170 0,811 147
6 20 477 2170 0,811 176,4
8 25 482 2170 0,823 235,2
10 30 487 2170 0,836 294
12 40 497 2180 0,861 356,1
14 45 502 2190 0,874 419,3
16 55 512 2200 0,9 483,5
18 55 512 2210 0,9 548,9
20 60 517 2210 0,912 609,9
22 70 527 2220 0,938 676,9
24 75 532 2220 0,951 738,5
1900 5 1520 295 20 505 2290 0,957 163,7
6 20 505 2290 0,957 196,5
8 25 510 2290 0,971 261,9
10 30 515 2290 0,985 327,4
12 40 525 2300 1,013 396,4
14 45 530 2310 1,028 466,5
16 55 540 2320 1,056 537,7
18 55 540 2330 1,056 610,2
20 60 545 2330 1,07 677,9
22 70 555 2340 1,099 752,2
24 75 560 2340 1,113 820,5
2000 5 1600 310 20 530 2410 1,112 181,3
6 20 530 2410 1,112 217,6
8 25 535 2410 1,127 290,1
10 30 540 2410 1,143 362,7
12 40 550 2420 1,175 438,8
14 45 555 2430 1,19 516,2
16 55 565 2440 1,222 594,8
18 55 565 2450 1,222 674,6
20 60 570 2450 1,237 749,6
22 70 580 2460 1,269 831,3
24 75 585 2460 1,285 906,9
2100 5 1680 325 20 555 2520 1,283 198,3
6 20 555 2520 1,283 237,9
8 25 560 2520 1,3 317,2
10 30 565 2520 1,317 396,5
12 40 575 2530 1,352 479,6
14 45 580 2540 1,369 564
16 55 590 2550 1,404 649,6
18 55 590 2560 1,404 736,6
20 60 595 2560 1,421 818,4
22 70 605 2570 1,456 907,3
24 75 610 2570 1,473 989,8
2200 5 1760 340 20 581 2640 1,47 217,6
6 20 581 2640 1,47 261,1
8 25 586 2640 1,489 348,1
10 30 591 2640 1,508 435,2
12 40 601 2650 1,546 526,2
14 45 606 2660 1,565 618,5
16 55 616 2670 1,603 712,2
18 55 616 2680 1,603 807,2
20 60 621 2680 1,622 896,9
22 70 631 2690 1,66 993,9
24 75 636 2690 1,679 1084,4
2300 5 1840 355 20 606 2760 1,675 237,8
6 20 606 2760 1,625 285,4
8 25 611 2760 1,696 380,5
10 30 616 2760 1,717 475,6
12 40 626 2770 1,758 574,9
14 45 631 2780 1,779 675,6
16 55 641 2790 1,821 777,7
18 55 641 2800 1,821 881,1
20 60 646 2800 1,842 979,1
22 70 656 2810 1,883 1084,7
24 75 661 2810 1,904 1183,3
2400 5 1920 370 20 631 2870 1,899 257,2
6 20 631 2870 1,899 308,6
8 25 636 2870 1,921 411,4
10 30 641 2870 1,944 514,3
12 40 651 2880 1,989 621,5
14 45 656 2890 2,012 730,1
16 55 666 2900 2,057 840,2
18 55 666 2910 2,057 951,7
20 60 671 2910 2,08 1057,5
22 70 681 2920 2,125 1171,2
24 75 686 2920 2,147 1277,7
2500 5 2000 385 20 656 2990 2,141 279,1
6 20 656 2990 2,141 334,9
8 25 661 2990 2,165 446,6
10 30 666 2990 2,19 558,2
12 40 676 3000 2,239 674,3
14 45 681 3010 2,264 792
16 55 691 3020 2,313 911,2
18 55 691 3030 2,313 1031,9
20 60 696 3030 2,337 1146,5
22 70 706 3040 2,386 1269,5
24 75 711 3040 2,411 1384,9
2600 5 2080 400 20 681 3100 2,403 300
6 20 681 3100 2,403 360
8 25 686 3100 2,429 480
10 30 691 3100 2,456 600
12 40 701 3110 2,509 724,7
14 45 706 3120 2,536 850,9
16 55 716 3130 2,589 978,7
18 55 716 3140 2,589 1108,1
20 60 721 3140 2,615 1231,3
22 70 731 3150 2,668 1363
24 75 736 3150 2,695 1486,9
2700 5 2160 415 20 707 3220 2,685 323,7
6 20 707 3220 2,685 388,4
8 25 712 3220 2,714 517,9
10 30 717 3220 2,743 647,4
12 40 727 3230 2,8 781,7
14 45 732 3240 2,829 917,7
16 55 742 3250 2,886 1055,2
18 55 742 3260 2,886 1194,4
20 60 747 3260 2,914 1327,2
22 70 757 3270 2,972 1468,8
24 75 762 3270 3 1602,4
2800 5 2240 430 20 732 3330 2,989 346,2
6 20 732 3330 2,989 415,4
8 25 737 3330 3,02 553,9
10 30 742 3330 3,051 692,4
12 40 752 3340 3,112 835,9
14 45 757 3350 3,143 981
16 55 767 3360 3,205 1127,9
18 55 767 3370 3,205 1276,4
20 60 772 3370 3,236 1418,2
22 70 782 3380 3,297 1569,3
24 75 787 3380 3,328 1712
2900 5 2320 445 20 757 3450 3,315 371,6
6 20 757 3450 3,315 445,9
8 25 762 3450 3,348 594,6
10 30 767 3450 3,381 743,2
12 40 777 3460 3,447 897
14 45 782 3470 3,48 1052,6
16 55 792 3480 3,546 1209,9
18 55 792 3490 3,546 1368,9
20 60 797 3490 3,579 1521
22 70 807 3500 3,645 1682,7
24 75 812 3500 3,679 1835,7
3000 5 2400 460 20 782 3560 3,664 395,7
6 20 782 3560 3,664 474,8
8 25 787 3560 3,699 633,1
10 30 792 3560 3,735 791,3
12 40 802 3570 3,805 954,9
14 45 807 3580 3,841 1120,3
16 55 817 3590 3,911 1287,6
18 55 817 3600 3,911 1456,6
20 60 822 3600 3,947 1618,4
22 70 832 3610 4,017 1790,2
24 75 837 3610 4,053 1952,9
3100 6 2480 475 20 808 3670 4,037 504,6
8 25 813 3670 4,074 672,8
10 30 818 3670 4,112 841
12 40 828 3680 4,187 1014,7
14 45 833 3690 4,225 1190,3
16 55 843 3700 4,301 1367,7
18 55 843 3710 4,301 1547
20 60 848 3710 4,338 1718,8
22 70 858 3720 4,414 1900,9
24 75 863 3720 4,452 2073,7
3200 6 2560 495 20 836 3790 4,453 538,1
8 25 841 3790 4,493 717,5
10 30 846 3790 4,534 896,9
12 40 856 3800 4,614 1081,9
14 45 861 3810 4,654 1268,9
16 55 871 3820 4,735 1457,8
18 55 871 3830 4,735 1648,7
20 60 876 3830 4,775 1831,8
22 70 886 3840 4,855 2025,6
24 75 891 3840 4,896 2209,7
3300 6 2640 510 20 861 3900 4,877 569,8
8 25 866 3900 4,919 759,8
10 30 871 3900 4,962 949,7
12 40 881 3910 5,048 1145,5
14 45 886 3910 5,09 1336,4
16 55 896 3920 5,176 1535,1
18 55 896 3930 5,176 1735,9
20 60 901 3930 5,219 1928,7
22 70 911 3940 5,304 2132,4
24 75 916 3940 5,347 2326,3
3400 6 2720 525 20 886 4020 5,326 605,4
8 25 891 4020 5,371 807,2
10 30 896 4020 5,417 1009
12 40 906 4030 5,508 1216,9
14 45 911 4040 5,553 1426,8
16 55 921 4050 5,644 1638,7
18 55 921 4060 5,644 1852,6
20 60 926 4060 5,689 2058,4
22 70 936 4070 5,78 2275,5
24 75 941 4070 5,825 2482,3
3500 6 2800 540 20 911 4130 5,802 639
8 25 916 4130 5,85 852
10 30 921 4130 5,898 1065
12 40 931 4140 5,995 1284,2
14 45 936 4150 6,043 1505,5
16 55 946 4160 6,139 1728,9
18 55 946 4170 6,139 1954,4
20 60 951 4170 6,187 2171,5
22 70 961 4180 6,283 2400,1
24 75 966 4180 6,331 2618,3
3600 6 2880 555 20 936 4250 6,308 676,7
8 25 941 4250 6,357 902,3
10 30 946 4250 6,408 1127,8
12 40 956 4260 6,509 1359,8
14 45 961 4270 6,56 1593,8
16 55 971 4280 6,662 1830,1
18 55 971 4290 6,662 2068,5
20 60 976 4290 6,713 2298,3
22 70 986 4300 6,815 2539,9
24 75 991 4300 6,866 2770,1
3700 6 2960 570 20 962 4360 6,838 712,2
8 25 967 4360 6,892 949,6
10 30 972 4360 6,945 1186,9
12 40 982 4370 7,053 1430,9
14 45 987 4380 7,107 1677
16 55 997 4390 7,214 1925,3
18 55 997 4400 7,214 2175,9
20 60 1002 4400 7,268 2417,6
22 70 1012 4410 7,375 2671,5
24 75 1017 4410 7,429 2914,4
3800 6 3040 585 20 987 4480 7,399 751,9
8 25 992 4480 7,456 1002,5
10 30 997 4480 7,512 1253,2
12 40 1007 4490 7,626 1510,5
14 45 1012 4500 7,682 1770,2
16 55 1022 4510 7,796 2032
18 55 1022 4520 7,796 2296,2
20 60 1027 4520 7,853 2551,3
22 70 1037 4530 7,966 2818,9
24 75 1042 4530 8,023 3075,1
3900 6 3120 600 20 1012 4600 7,99 792,7
8 25 1017 4600 8,05 1056,9
10 30 1022 4600 8,109 1321,2
12 40 1032 4610 8,229 1592,4
14 45 1037 4620 8,289 1865,8
16 55 1047 4630 8,408 2141,6
18 55 1047 4640 8,408 2419,7
20 60 1052 4640 8,468 2688,6
22 70 1062 4650 8,587 2970,2
24 75 1067 4650 8,647 3240,2
4000 6 3200 615 20 1037 4710 8,612 831,1
8 25 1042 4710 8,674 1108,1
10 30 1047 4710 8,737 1385,2
12 40 1057 4720 8,866 1669,3
14 45 1062 4730 8,926 1955,7
16 55 1072 4740 9,051 2244,6
18 55 1072 4750 9,051 2535,8
20 60 1077 4750 9,114 2817,6
22 70 1087 4760 9,24 3112,4
24 75 1092 4760 9,303 3395,3
4100 8 3280 630 25 1068 4830 9,331 1165,3
10 30 1073 4830 9,397 1456,6
12 40 1083 4840 9,529 1755,2
14 45 1088 4850 9,595 2056,2
16 55 1098 4860 9,727 2359,7
18 55 1098 4870 9,727 2665,6
20 60 1013 4870 9,796 2961,7
22 70 1113 4880 9,925 3271,3
24 75 1118 4880 9,991 3568,7
4200 8 3360 650 25 1096 4950 10,053 1223,9
10 30 1101 4950 10,123 1529,9
12 40 1111 4950 10,261 1835,9
14 45 1116 4960 10,331 2150,5
16 55 1126 4970 10,469 2467,7
18 55 1126 4980 10,469 2787,3
20 60 1131 4980 10,538 3097
22 70 1141 4990 10,677 3420,4
24 75 1146 4990 10,746 3731,4

<<<НАЗАД
Rambler's Top100   Рейтинг@Mail.ru
Днище торосферическое тип C
 заглушки плоские сварные
заглушки точеные
О компании |  Прайс |  Детали трубопроводов |  Детали аппаратов. Днища |  Металлоконструкции . Емкости |  Инжиниринг |  Опросные листы |  Контакты |  Фотогалерея |  Видеорепортажи |  Статьи |  Сертификаты |  Карта сайта |  Презентации
тройники
Переходы
Металлопрокат: труба, швеллер, уголок, арматура, спецстали  |  Фланцы, поковки, трубопроводная арматура  |  Колонное оборудование, Фильтрационное оборудование,Реакторы, смесители, Сосуды V=0,5-200м3, Шаровые резервуары и газгольдеры, Металлоконструкции, оборудование по чертежам, Теплообменники, Детали аппаратов, Резервуары вертикальные стальные  |   Трубопроводная арматура
Отводы
